Опис продукції

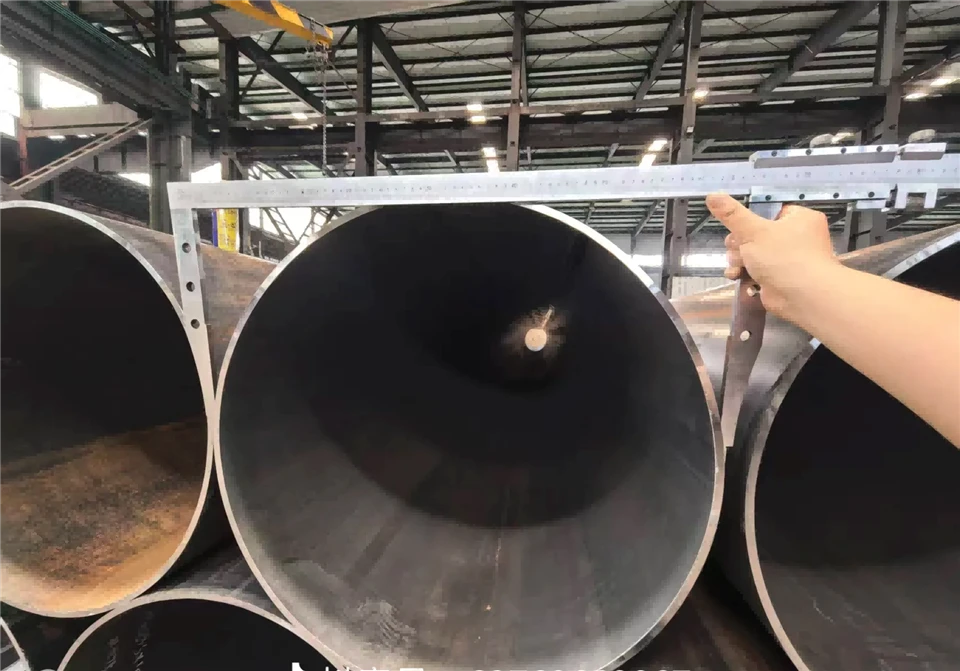

API 5L X70 (також позначаєтьсяL485) – високоякісна труба-преміум-класу, виготовлена відповідно до Американського інституту нафтиСпецифікація API 5L– світовий стандарт трубопровідних систем транспортування нафти, газу та води. Позначення «X70» вказує на мінімальну межу текучості70 000 psi (483 МПа).
Сталева труба API 5L X70 доступна в:
Два рівні специфікації продукту:PSL1 (стандартний) і PSL2 (розширений)
Два зварних способи виготовлення:LSAW (поздовжнє дугове зварювання під флюсом) і SSAW (спіральне дугове зварювання під флюсом)
Безшовні (SMLS) і ERW варіантитакож в наявності
Сучасні сталеві труби X70 є контрольованими мікро-легованими вуглецевими-марганцевими сталями з мікро-легуючими елементами (Nb, V, Ti), що містять не більше 0,15% загального вмісту. Мікроструктура складається з голчастого фериту та бейніту, що забезпечує чудову ефективність зварювання.
Трубопровідна сталь Х70є найпоширенішим сортом впроекти транспортування нафти й газу-на велику відстань-під високим тискому всьому світі. Він має стабільний хімічний склад, сувору допуск на розміри та надійну -стійкість до корозії та розтріскування, адаптуючись до складних геологічних і суворих умов будівництва.
LSAW проти SSAW – Порівняння:
LSAW і SSAW – два основних типи сталевих труб великого-діаметра, зварених під флюсом (SAW). В обох використовується процес SAW, який забезпечує глибоке{2}}проникнення високоякісних-зварних швів під покриттям гранульованого флюсу.
| Параметр | LSAW (поздовжнє пиляння) | SSAW (спіральна пила) |
| Орієнтація шва | Прямий поздовжній шов (паралельно осі труби) | Гвинтовий (спіральний) шов під кутом |
| Сировина | Дискретні сталеві пластини | Безперервна сталева рулон/стрічка |
| Метод формування | UOE, JCOE або згинання пресом | Формування спіралі з котушки |
| Діапазон розмірів (OD) | 406 – 1524 мм (16" – 60"+) | 219 – 3,500+ мм (8" – 120"+ ) |
| Товщина стінки | До 40 мм+ | Типово до ~25 мм |
| Максимальна оцінка | API 5L X80 | API 5L X70 |
| Довжина зварного шва на метр | ~1 m | 1,1 – 3+ м (залежить від кута нахилу спіралі) |
| Відповідність тиску | Висока (прямий шов, товщі стінки) | Помірний |
| Залишкова напруга | Вища (гнуття + зварювання) | Нижня (поступове формування) |
| Овальність | Відмінно (механічне розширення) | добре |
| Вартість | Вища (30-50% надбавка за SSAW) | Найнижчий серед типів SAW |
| Швидкість виробництва | Помірний (дискретні тарілки) | Швидкий (безперервна котушка) |
Коли використовувати кожен тип:
Виберіть LSAW для:
Магістральні-трубопроводи високого тиску (API 5L X60 до X80, PSL2)
Товсті стіни (понад 20 мм)
Морські та підводні трубопроводи відповідно до DNV-ST-F101
Проекти, що вимагають жорсткого контролю овальності (розширена труба UOE)
Сервісні трубопроводи (NACE MR0175/ISO 15156)
Виберіть SSAW для:
Трубопроводи від-до-середнього тиску (вода, шлам, газ низького{2}}тиску)
Застосування великого-діаметра (NPS 48 і вище)
Закладання паль і конструкцій
Проекти, де оптимізація витрат є пріоритетом
Трубопроводи тимчасового або короткого-експлуатаційного-строку
Рейтинг вартості(від найнижчого до найвищого для еквівалентного діаметру):SSAW < LSAW/DSAW < Безшовний
Технічні характеристики
1 Хімічний склад
| елемент | X70 PSL1 (макс. %) | X70 PSL2 (макс. %) |
| Карбон (C) | 0.28 | 0.18 |
| Кремній (Si) | 0.45 | 0.45 |
| Марганець (Mn) | 1.4 | 1.8 |
| Фосфор (P) | 0.03 | 0.025 |
| Сірка (S) | 0.03 | 0.015 |
| Ніобій (Nb) | - | 0.06 |
| Ванадій (V) | - | 0.07 |
| Титан (Ti) | - | 0.04 |
| Nb+V+Ti (всього) | 0.15 | - |
| Вуглецевий еквівалент (CE) | - | Менше або дорівнює 0,43% |
2 Механічні властивості
| Власність | X70 PSL1 | X70 PSL2 |
| Межа текучості (хв.) | Більше або дорівнює 485 МПа (70 300 psi) | Більше або дорівнює 485 МПа (70 300 psi) |
| Межа текучості (макс.) | Не вказано | Менше або дорівнює 635 МПа |
| Міцність на розрив (хв.) | Більше або дорівнює 570 МПа (82 700 psi) | Більше або дорівнює 570 МПа |
| Міцність на розрив (макс.) | Не вказано | Менше або дорівнює 760 МПа |
| Коефіцієнт текучості-до-розтягу | Не вказано | Менше або дорівнює 0,93-39 |
| Подовження | За формулою API 5L | За формулою API 5L |
| Вплив Шарпі | Не потрібно- | Обов’язковий (база 0 градусів) |
3 Специфікації розмірів
| Параметр | LSAW | SSAW |
| Зовнішній діаметр (OD) | 406 – 1626 мм (16" – 64") | 219 – 4064 мм (8" – 160") |
| Товщина стінки (WT) | 6 – 60 мм | 3,2 – 40 мм (звичайні: 5-32 мм) |
| Довжина | 3 – 17 m | 3 – 18 м (доступно до 50 м |
| Діапазон розкладу | SCH 20 – SCH 160, STD, XS, XXS | 20 SCH – 160 SCH |
4 Виробництво та контроль якості
| етап | процес | Перевірка якості |
| Пластина/Котушка | TMCP (термо-механічний процес керування) | Ультразвуковий контроль (UT) |
| Формування | UOE або JCOE (LSAW) / Спіральне формування (SSAW) | Перевірка розмірів |
| Зварювання | Внутрішня та зовнішня двостороння-пила | 100% UT/RT зварного шва |
| Розширення | Механічне розширення (1,0-1,5%) | Покращена округлість і зняття стресу |
| Тестування | Гідростатичні, НК, механічні випробування | Повна відповідність API 5L |
- Executive Standard: API 5L (остання версія), ISO 3183
- Тестування елементів: Гідростатичне випробування, випробування на розтяг, випробування на удар, випробування DWTT (PSL2), аналіз хімічних компонентів, не-руйнівний контроль зварювальних швів (UT/RT/MT)
- Обробка поверхні: Гола труба, чорне фарбування, анти{0}}корозійне покриття (3PE/2PE/FBE), гальванізація (налаштовується)
- Кінцева обробка: Рівний кінець, скошений кінець, різьбовий кінець, із захистом пластикової труби
- Атестація: сертифікація системи якості ISO9001, сертифікація монограми API
Поля застосування
1. Транспортування нафти та газу
Труби API 5L X70 PSL1/PSL2 LSAW/SSAW є основними матеріалами для наземних і морських-трубопроводів транспортування сирої нафти, природного газу та метану вугільних пластів. Труби PSL2 LSAW є кращими для національних магістральних-проектів трубопроводів високого тиску, тоді як труби PSL1 SSAW широко використовуються для розгалужених мереж трубопроводів.
2. Нафтохімічна промисловість
Застосовується для магістральних трубопроводів на нафтопереробних заводах, хімічних заводах і газосховищах, пристосовуючись до звичайних і слабо корозійних середовищ.
3. Муніципальне та водне господарство
Використовується для міських мереж розподілу природного газу, велико-масштабних трубопроводів водопостачання та дренажу, транс-річкових і-дорожніх трубопроводів зі стабільним опором тиску та тривалим терміном служби.
4. Низька-температура та спеціальні технології
Труби класу PSL2-X70 підходять для альпійського регіону, низько-температурного плато та морських низькотемпературних{4}}проектів трубопроводів, покладаючись на чудову низькотемпературну в’язкість і стійкість до розтріскування.
FAQ
Q1: Що означає «X70» в API 5L X70?
A: «X» вказує на високий -клас міцності, а число «70» означає мінімальну межу текучості в ksi (кілофунтах на квадратний дюйм) – тобто 70 000 psi (приблизно 485 МПа)-1-6. Він також позначається як L485 у позначенні ISO.
Q2: Яка різниця між PSL1 і PSL2?
A: PSL2 має суворіші вимоги, ніж PSL1 у:
Більш суворі обмеження щодо хімічного складу (низький вміст вуглецю, фосфору, сірки)
Обов'язкове випробування на удар за Шарпі (не потрібно для PSL1)
Максимальна текучість і межі міцності на розрив (PSL1 вказує лише мінімуми)
Комплексний не{0}}руйнівний контроль (NDT)
Повна відстежуваність і обов'язкова сертифікація
Q3: Яка різниця між трубою LSAW і SSAW?
A: Основна відмінність полягає в орієнтації зварного шва:
LSAW має прямий поздовжній шов, паралельний осі труби
SSAW має спіральний (спіральний) шов, який огинає трубу під кутом
LSAW забезпечує більший тиск і більш товсті стінки, тоді як SSAW більш економічний і може досягати більших діаметрів.
Q4: Який клас краще – PSL1 чи PSL2?
A: Це залежить від програми:
PSL1 підходить для загальних застосувань із меншим-ризиком
PSL2 потрібен для застосування під високим-тиском, кислим середовищем, у морі, при низькій{2}}температурі чи сейсморозвідці-
Q5: Яке тестування потрібно для труб API 5L X70?
A: Тестування включає:
Гідростатичні випробування (100% труб)
Не-руйнівний контроль – UT/RT зварних швів (обов’язковий для PSL2)
Випробування на удар за Шарпі V-Notch (обов’язковий для PSL2)
Тест на розплющування
Тест на вигин
Хімічний аналіз і аналіз на розтяг
Q6: Які діапазони товщини стінки та діаметра доступні?
A:
LSAW: OD 406 – 1626 мм (16" – 64"), WT 6 – 60 мм
SSAW: OD 219 – 4064 мм (8" – 160"), WT 3,2 – 40 мм
Індивідуальні розміри доступні за запитом.
Q7: Які покриття доступні?
A: Загальні покриття включають:
Чорний живопис / Олійний лак
Сплавлена епоксидна смола (FBE)
3-шаровий поліетилен (3PE)
Гаряче оцинковане
Q8: Чи підходить API 5L X70 для кислих продуктів?
A: Так. Сорти PSL2 можуть поставлятися з кислим позначенням служби (X70MS/QS) з тестуванням HIC/SSC відповідно до NACE MR0175/ISO 15156.
Q9: Яка максимальна оцінка для LSAW проти SSAW?
A: LSAW можна виготовляти до API 5L X80+, тоді як SSAW зазвичай обмежується API 5L X70.
Q10: Як порівняти вартість LSAW і SSAW?
A: SSAW є найекономічнішим типом труби SAW. Рейтинг вартості (від найнижчої до найвищої): SSAW < LSAW/DSAW < Seamless. Різниця у вартості матеріалів між LSAW і SSAW може досягати 15-30% на великих трубопроводних проектах.
